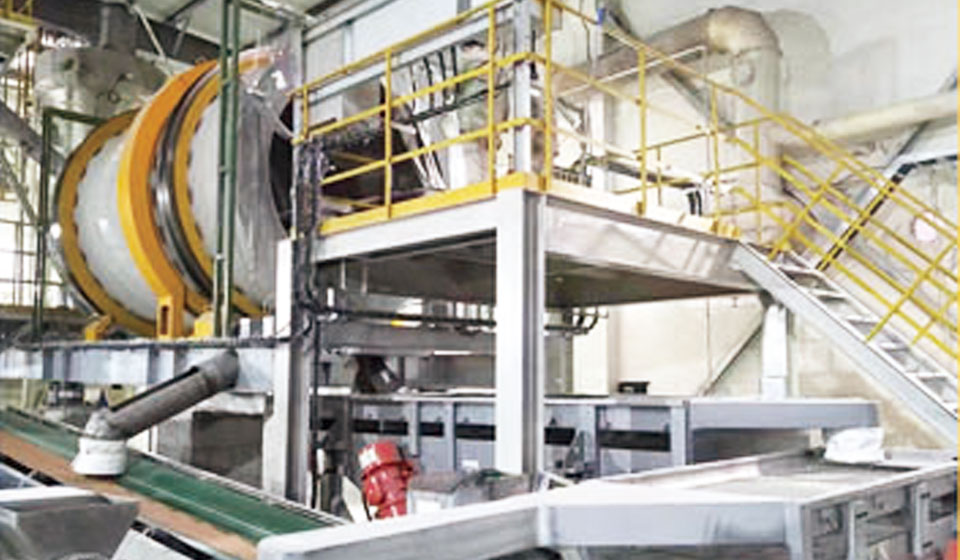

全自動滾筒造粒機(3000噸/年)
本設備主要由傳動裝置、支承裝置、擋輪裝置、筒體部件、頂升機構、混料耙子機構、噴霧加濕機構、氣動刮刀機構、螺旋布料機 構和其他輔助部分組成。原粉通過可調速的螺旋輸送機構均勻?qū)胪搀w，筒體內部設有可調節流量的噴霧加濕機構，原料隨筒體旋轉拋落、滾動、凝結、球化。
聯系我們
產品介紹
應用范圍
本造粒機用于分子篩產品成球工序，亦可用于其他物料的造粒成球工藝。
主要部件
本設備主要由傳動裝置、支承裝置、擋輪裝置、筒體部件、頂升機構、混料耙子機構、噴霧加濕機構、氣動刮刀機構、螺旋布料機 構和其他輔助部分組成。原粉通過可調速的螺旋輸送機構均勻?qū)胪搀w，筒體內部設有可調節流量的噴霧加濕機構，原料隨筒體旋轉拋落、滾動、凝結、球化。
技術參數
| 項目 | 參數 | 參數 |
| 年產量 | 3000噸/年 | 6000噸/年 |
| 外形尺寸(長×寬×高) | 8m×4m×5m | 8m×5m×7m |
| 設備總重 | 37噸 | 50噸 |
| 裝機容量(Kw) | 59 | 110 |
| 筒體直徑 | 2.8m | 3.45m |
| 筒體長度 | 5m | 5m |
| 筒體轉速 | 1-15 r/min | 1-13 r/min |
| 筒體傾斜角 | 0-5° | 0-5° |
| 筒體材質 | 304不銹鋼 | 304不銹鋼 |
